جلوگیری از گسترش شعله و انفجار در خطوط و مخازن حاوی سیالات قابل اشتعال
جذب و کاهش حرارت شعله از طریق المان‌های مشبک فلزی مقاوم
طراحی مقاوم در برابر ضربه، فشار و حرارت بالا
مناسب برای نصب روی مخازن ذخیره، خطوط گاز و سوخت، دودکش‌ها و سیستم‌های بازیافت بخار
جلوگیری از ورود ذرات و حشرات به داخل مخازن
تولید مطابق با استانداردهای EN 16852 / ASTM F1273
دمای کاری از -120 تا +250 درجه سانتی‌گراد
موجود در سایزهای ۲ تا ۱۲ اینچ با اتصال فلنجی ANSI / DIN
تست‌های کیفی شامل Dimensional, Hydrotest
جنس بدنه: استنلس استیل 304 / 316 یا فولاد کربنی (C.S.)
معرفی محصول:

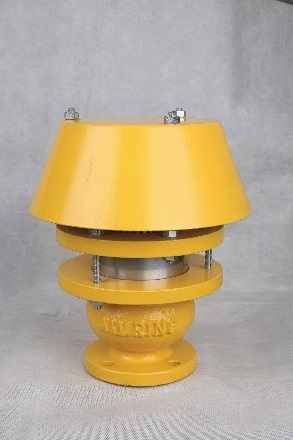

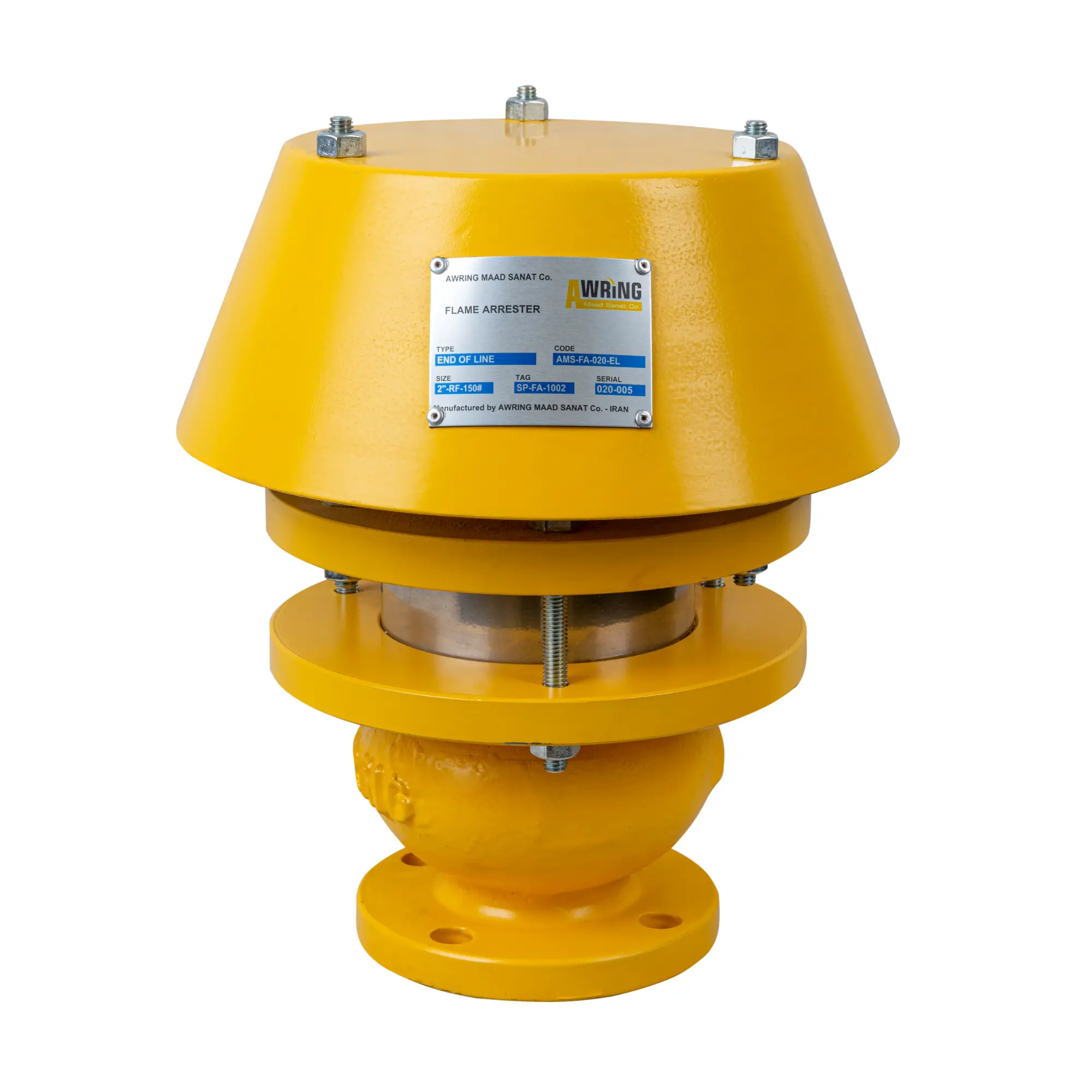

شعله‌گیر (Flame Arrester) تجهیزی است که روی مخازن و در طول خطوط انتقال نصب می‌شود تا در هنگام بروز شعله و آتش‌سوزی علاوه بر کاهش دما، شعله را به جریان‌های کوچک‌تر تقسیم کند. استفاده از این وسیله در خطوط و مخازنی که سیال قابل اشتعال در آنها قرار دارد، ضروری است.

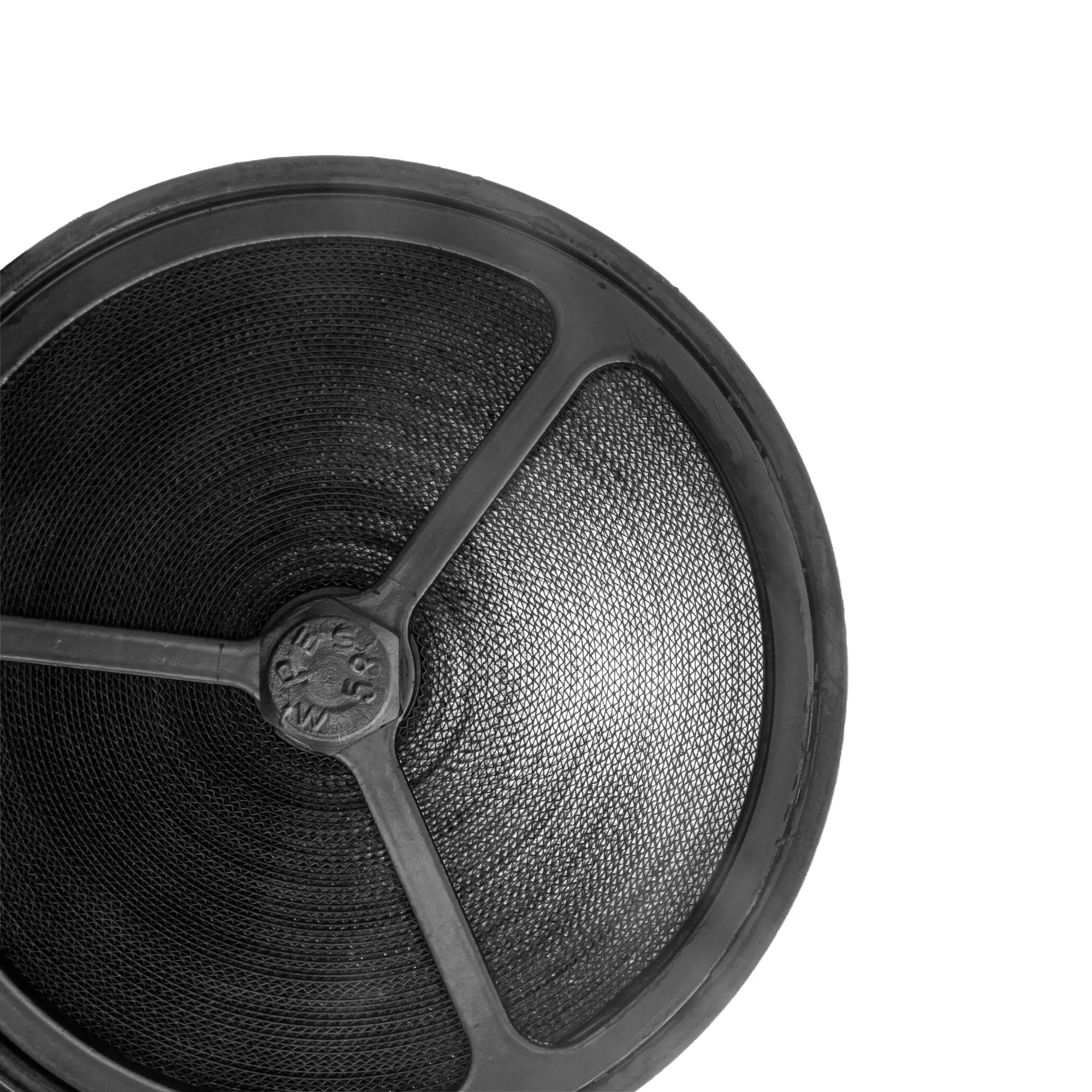

شعله‌گیرها با جذب گرمای شعله‌ی پیش‌رونده، آن را خاموش و یا به عبارتی متوقف می‌کنند. گرمای شعله در این تجهیز در یک قطعه مُشبک فلزی جذب می‌شود. ابعاد کلی و سایز گذرگاه‌های این قطعه براساس عواملی مانند ترکیب گاز، دما و میزان افت فشار طرفین تعیین می‌شود.
عملکرد شعله‌گیر (Flame Arrester):
عملکرد شعله‌گیرها در محدود کردن شعله و جلوگیری از گسترش انفجاری آتش موجب شده است تا این تجهیز به عنوان یک تجهیز ایمنی کاربردهای متنوعی مانند موارد زیر داشته باشد:
شعله‌گیر علاوه بر جلوگیری از عبور شعله، از ورود ذرات و حشرات به درون مخزن ذخیره نیز جلوگیری می‌نماید.
طراحی قطعه فلزی شبکه شعله‌گیر به نحوی است که در مقابل ضربات خارجی به طرز موثری مقاوم بوده و در تقابل با شعله پیش‌رونده و ضربه انفجار دچار تغییر شکل نمی‌گردد.
مشخصات فنی:
| EN 16852/ASTM F1273 | Design Codes |
| -10/+250°C for C.S. , -120/+250°C for S.S. |
Design Temperature |
| IIA / IIB / IIC | MESG |
| Dimensional, Hydrotest | Factory Tested |
| From 2” to 12” | Sizes |
| Flanged ANSI / DIN | Connections |
| DN (inch) | DN (mm) | A (mm) | B (mm) | C (mm) | D (mm) |
| 2” | 50 | 334 | 140 | 272 | 165 |
| 2 ½” | 65 | 334 | 140 | 302 | 185 |
| 3” | 80 | 354 | 150 | 333 | 200 |
| 4” | 100 | 376 | 160 | 363 | 220 |
| 6” | 150 | 478 | 210 | 475 | 285 |
| 8” | 200 | 518 | 230 | 560 | 340 |
| 10” | 250 | 550 | 250 | 646 | 405 |
| 12″ | 300 | 611 | 280 | 765 | 460 |
| POS. | DESCRIPTION | MATERIALS | ||
| 1 | Body | SS316 | SS304 | C.S. |
| 2 | Housing | SS316 | SS304 | C.S. |
| 3 | Elements | SS316 | SS304 | – |
| 4 | Gasket | SS | PTFE | Ceramic |
| 5 | Bolts | B7 | B8M | 8.8 |
| 6 | Nuts | 2H | 8M | 8 |
| 7 | Shelter | SS316 | SS304 | C.S. |
| Flanges Connection | ASME b16.5 | PN/DIN | ||
| Barcode AMS-FA-020-120 | QrCode AMS-FA-020-120 |
|---|---|
 |
 |
