افزایش ایمنی در عملیات شیرآلات صنعتی
استفاده در سیستمهای توالی عملیات (Process Sequence Control)
بهکارگیری در واحدهای پالایش، پتروشیمی و نیروگاهها
ایمنسازی عملیات تخلیه و بارگیری مواد خطرناک
کاربرد در خطوط گاز، بخار و فرآیندهای فشار بالا
افزایش ایمنی در محیطهای انفجاری (EX)
یکپارچهسازی با سیستمهای قفل و مجوز کار (Permit to Work)
حوادث در صنایع به اتفاقاتی اطلاق میشود که اغلب رخ نمیدهند ولی در صورت وقوع میتوانند پیامدهای فاجعهباری به همراه داشته باشند.
راهاندازی، قطع و وصل و جابهجایی مثالهایی از عملیات صنعتی هستند که در آنها اشتباهات جزئی یا فقدان دقت میتواند
نتایج نامطلوب و غیرقابل جبرانی ایجاد کند.
متخصصین ما برای جلوگیری از اینگونه حوادث، تجهیزی به نام اینترلاک مکانیکی طراحی و تولید کردهاند که
توالی باز و بسته شدن شیرهای انتقال مواد را کنترل میکند.
برای باز و بسته کردن شیرهای انتقال مواد، کنترل جریان سیال و تعمیر و نگهداری خطوط انتقال،
استفاده از اینترلاکها ضروری است تا ضمن جلوگیری از اتصالات غیرمجاز،
ایمنی خطوط و پرسنل تضمین گردد.
به طور کلی اینترلاکها برای موارد زیر استفاده میشوند:

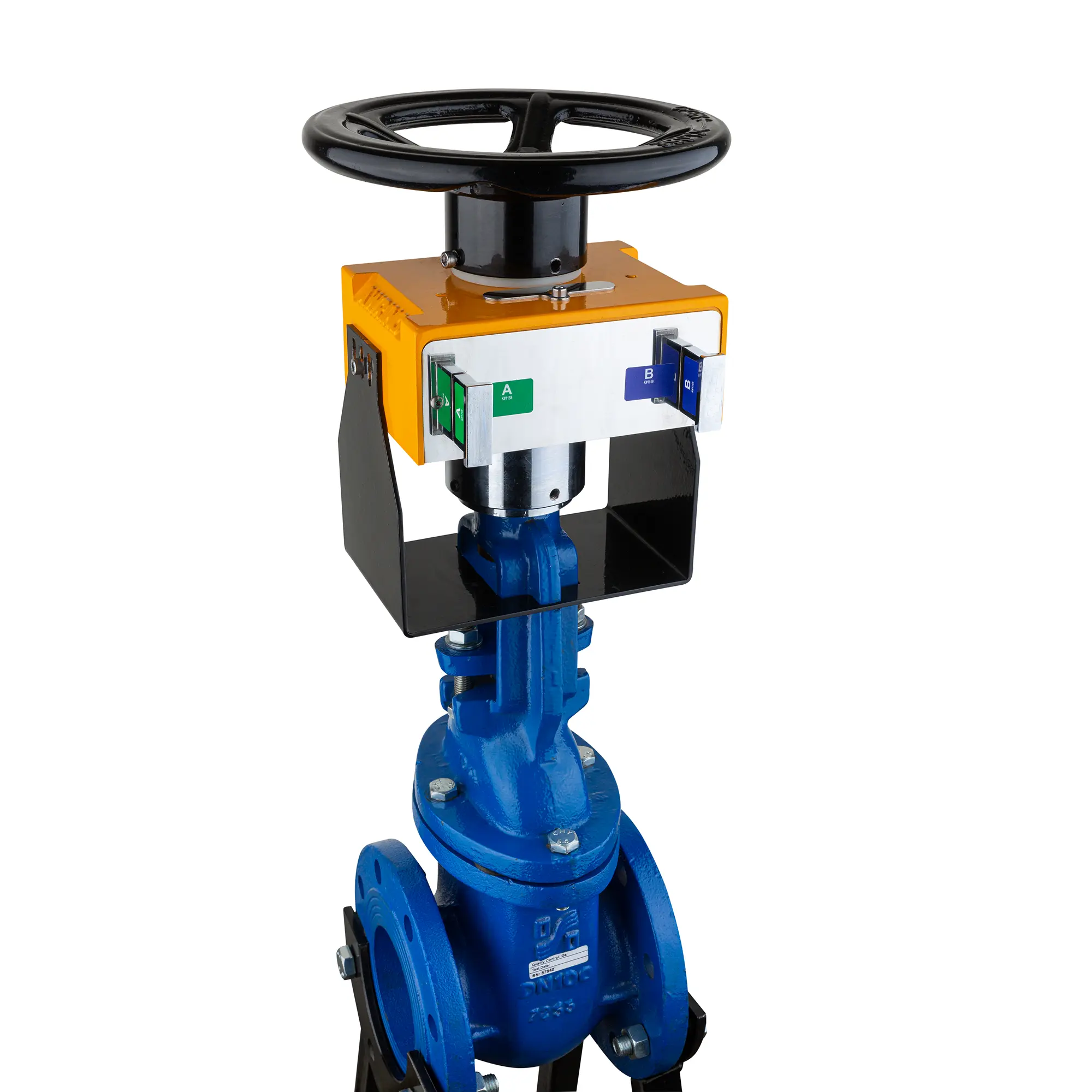

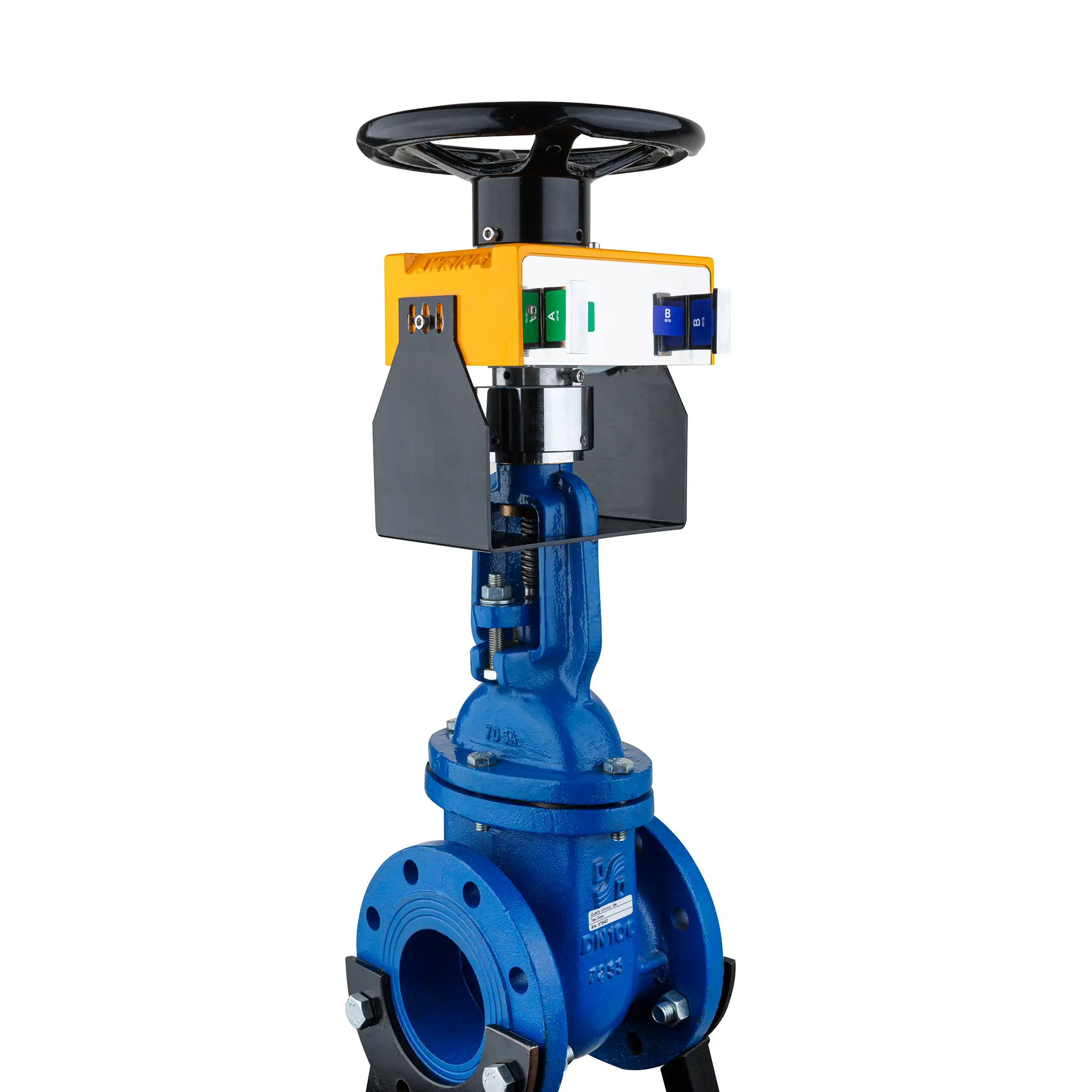

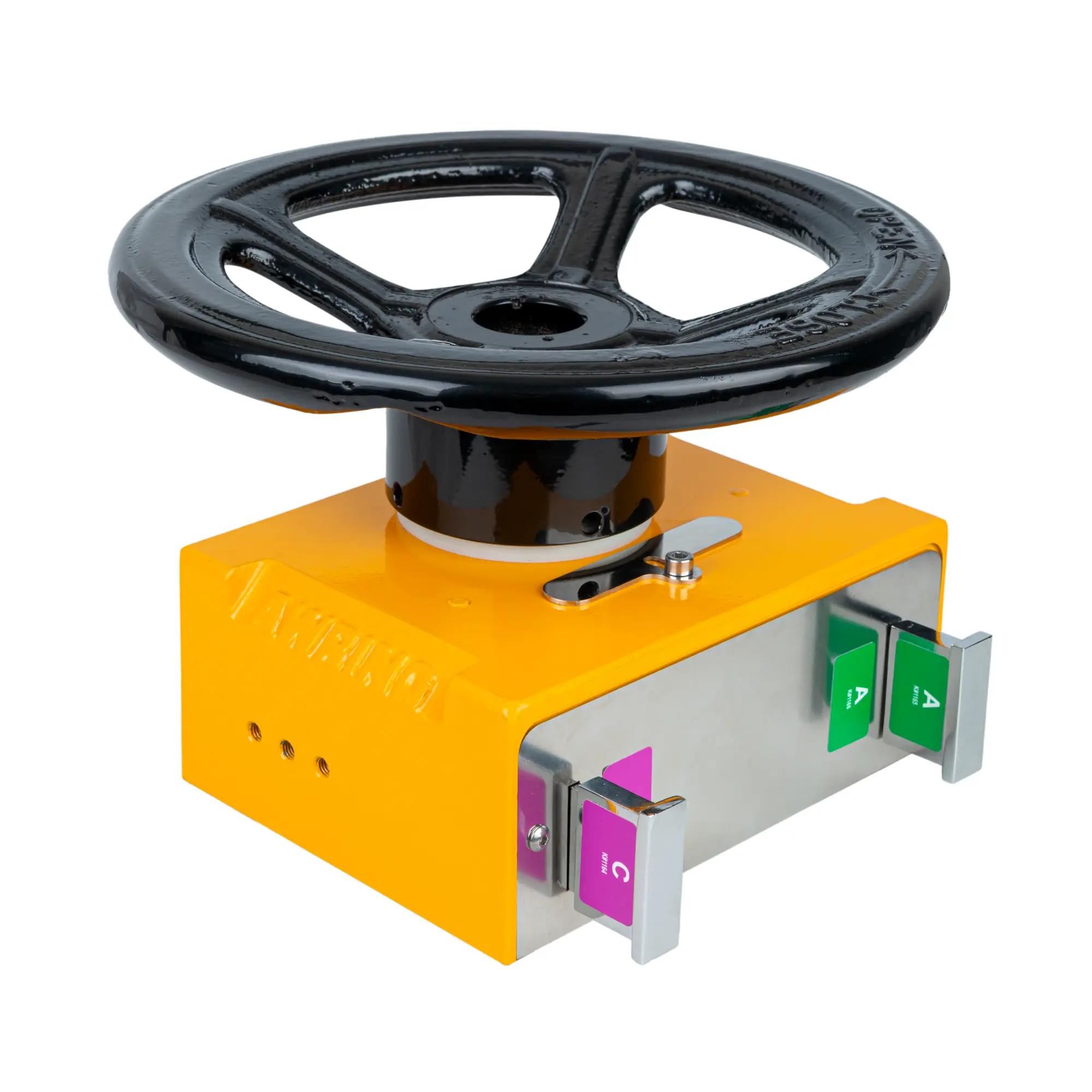

اینترلاک مکانیکی مجموعهای از قفلها و کلیدها است که شیرها را در یک یا دو موقعیت (باز یا بسته) نگه میدارد.
عملکرد اینترلاک و شیر متصل به آن به گونهای است که باز یا بسته شدن شیر تنها زمانی ممکن است که هر دو کلید درون اینترلاک قرار داشته باشند.
به بیان دیگر، شیر در حالت کاملاً بسته یا کاملاً باز فقط یک کلید دارد و در حالت قفل قرار میگیرد.
بهکارگیری سیستمهای اینترلاک مکانیکی باعث میشود تجهیزات در یک توالی ایمن کار کنند و در وضعیت ایمن باقی بمانند.
اینترلاکها نهتنها توالی باز و بسته شدن شیرهای فرآیندی را کنترل میکنند، بلکه از عملکرد غیرمجاز نیز جلوگیری میکنند.
انواع سیستمهای اینترلاک مکانیکی بر اساس مکانیسم مبادله کلید طراحی میشوند.
در این سیستم، شیرها تنها در یک توالی از پیش تعیینشده قابل استفاده هستند تا تولید، ایمنی و دسترسپذیری تضمین شود.
اینترلاکهای مکانیکی معمولاً روی شیرآلات، دریچهها و سوئیچهای دوار نصب میشوند.
| Legend | Full-Rotation Lock | Quarter-Turn Lock | Material |
| 1 | Hand Wheel | Sliding Lever | Carbon Steel (Coated) / Stainless Steel |
| 2 | Body | Body | Stainless Steel |
| 3 | Linear Key | Linear Key | Stainless Steel |
| 4 | Key Slots | Key Slots | Stainless Steel |
| 5 | Connection Means | Connection Means | Carbon Steel (Coated) / Stainless Steel |
| 6 | Adaptor | Adaptor | Carbon Steel (Coated) / Stainless Steel |
| 7 | Bracket | Bracket | Carbon Steel (Coated) / Stainless Steel |

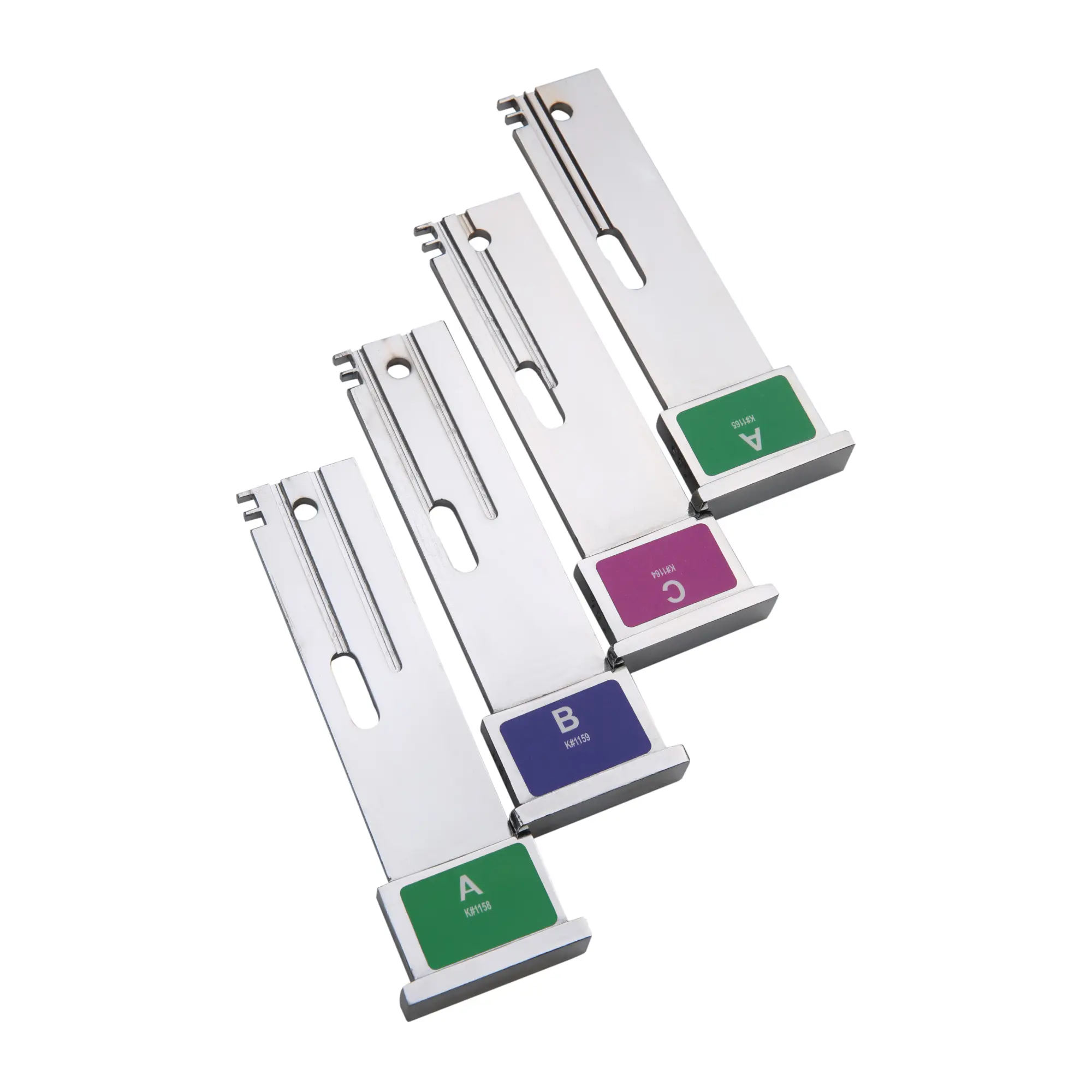

| Features | Keys |
| Permanently Mounted on Valve | Linear Keys |
| Suitable for All Hand Wheel Operated Applications. | Uniquely Coded |
| No Grease or Other Lubrication Required | Key Codes are Registered, for Easy Replacement and to Avoid use of Duplicate Keys |
| Entrance Protection of Key Slots by Self-Sealing Weather Strips | |
| Single or Double Key Versions are Available. | |
| Mounting | Spare Keys Available |
| No Alterations to Host Valve Required | Master Keys Available |
| Custom Made Bracket and Adaptor for Mounting to the Valve | Colored Tag Marks |
| Original Nut is used if Possible | Master Key & Master Key Cabinet |
| Can be Mounted in a Live Plant | Keys are Inserted Linearly and the Internal Locking Mechanism Consists only of Linear Moving Components. |
| Can be Mounted on Each Size of Valve, However to a Maximum Valve Spindle Size of 68 mm. Above That Size, a Customized Interlock is Provided. |
